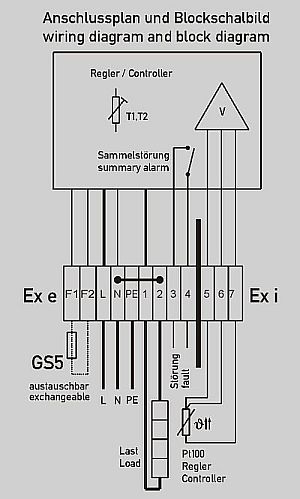

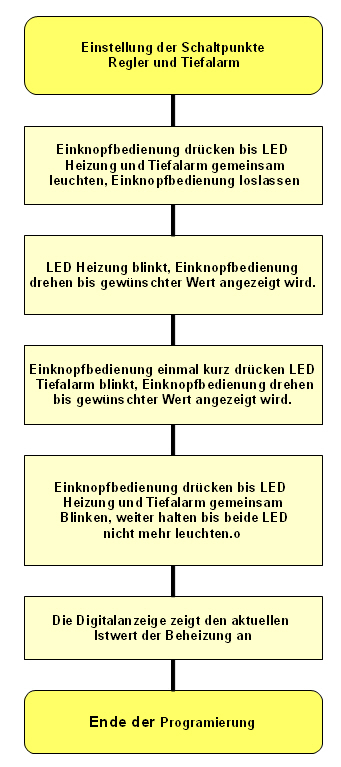

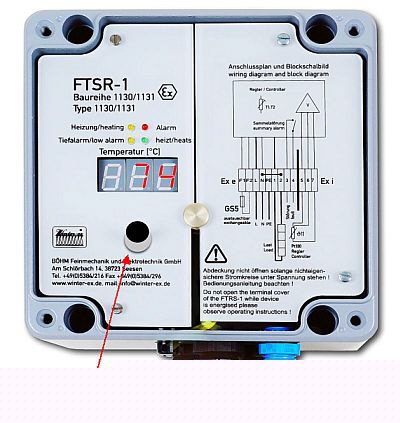

Ex-Begleitheizungsteuerung FTSR-1   Baureihe 130/1131 nach Atex - Richtlinie 2014/34/EU FTSR-1 enthält einen Temperaturregler mit einem Arbeitsbereich von 0°...+450°C für die Montage im Ex-Bereich. Das Gerät arbeitet als Zweipunktregler mit Lastrelaisausgang. Zur Funktionsüberwachung der Begleitheizung kann der Tiefalarm genutzt werden. Der Schaltpunkt ist im Bereich von –30...+450°C frei einstellbar. Der Temperaturfühler wird auf Kurzschluss und Unterbrechung überwacht. Für die Fernanzeige der Störmeldungen, Fühlerüberwachung und Tief-/Hochalarm steht ein potentialfreier Schaltkontakt zur Verfügung. Die Einstellung der Regeltemperatur und des Tiefalarms erfolgen in einfachster Form durch Einknopfbedienung.   Merkmale ● Anwendungsbereich II 2 G Ex e ib [ib] mb IIC T4 Gb II 2 D Ex tb IIIC T90°C Db IECEx ZLM 13.0001 X ● Temperaturregler Einstellbereich 0...+450°C ● Tiefalarm (z.B. zur Funktionüberwachung der Heizleitung) Einstellbereich -30...+450°C ● Temperaturfühler Pt100 über eigensicheren Meßstromkreis (kein Ex-Temperaturfühler nötig) ● Versorgungsspannung 60V...230VAC/50...60Hz Empfehlung: Externe Absicherung durch Fehlerstrom-Schutzschalter mit angebauten Sicherungsautomat FI/LS (RCBO) Nennstrom 25A, Charaktaristik B, Fehlerstrom 30mA ● Schaltleistung 230V/25A bei Umgebungstemperatur -20(-55)°C...+40°C bzw. 16A bei Umgebungstemperatur +55°C ● Einstellung in gasexplosionsgefährdeten Bereichen Die Einstellung der Temperaturwerte ist während des Betriebes, in der Ex-Zone 1, erlaubt. ● Einstellung im Bereich mit brennbarem Staub Bei Gefahren durch explosionsfähige Staubatmosphären darf das Gehäuse nicht geöffnet werden ● Externe Störmeldung Potenialfreier Wechsler 5A, 250V AC, 100VA oder 5A, 24V DC, 100W ● Schutzart IP66 EN60529 ● Lagertemperatur -55...+70°C ● Abmessungen B 160 x H 160 x T 105mm ● Gewicht ca. 2,5 Kg Blockschaltbild Einfache Bedienung Nach Einstellung von 2 Parametern ist der FTSR-1 einsatzbereit. Alle Punkte sind ohne komplizierte softwaremäßige Menueführung, rein hardwaremäßig einstellbar. Alles ist anwenderfreundlich und eindeutig,  eine Fehlbedienung wird so vermieden, den Rest erledigt die Elektronik. Einknopfbedienung Energieversorgung Beispiel: Die Energieversorgung kann über eine Feldverteilung erfolgen.
